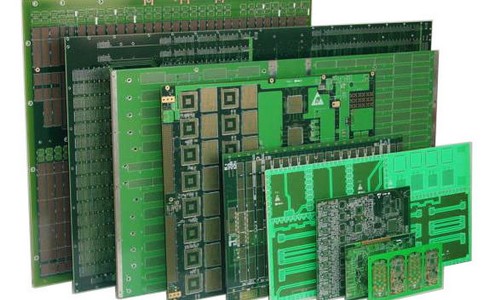

PCB板是重要的電子部件,是電子元器件的支撐體,是電子元器件電氣連接的載體.它主要的劃分類型可以根據電路層數的分類有多層板、雙面板和單面板,接下來,讓小編來告訴大家PCB板有哪些特點.希望大家可以相互學習一下.

　　一、PCB板的分類

　　1、單面板:單面板(Single-SidedBoards)在最基本的PCB上,零件集中在其中一面,導線則集中在另一面上(有貼片元件時和導線為同一面,插件器件再另一面).因為導線只出現在其中一面,所以這種PCB叫作單面板(Single-sided).因為單面板在設計線路上有許多嚴格的限制(因為只有一面,布線間不能交叉而必須繞獨自的路徑),所以只有早期的電路才使用這類的板子.

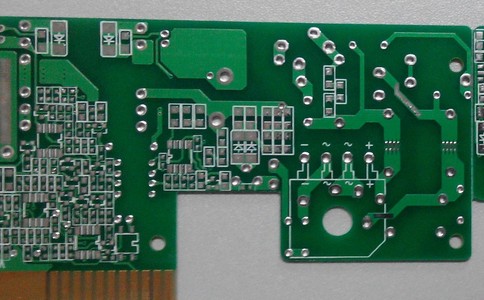

　　2、雙面板:雙面板(Double-SidedBoards)這種電路板的兩面都有布線,不過要用上兩面的導線,必須要在兩面間有適當?shù)碾娐愤B接才行.這種電路間的"橋梁"叫做導孔.導孔是在PCB上,充滿或涂上金屬的小洞,它可以與兩面的導線相連接.因為雙面板的面積比單面板大了一倍,雙面板解決了單面板中因為布線交錯的難點(可以通過孔導通到另一面),它更適合用在比單面板更復雜的電路上.

　　3、多層板:多層板(Multi-LayerBoards)為了增加可以布線的面積,多層板用上了更多單或雙面的布線板.用一塊雙面作內層、二塊單面作外層或二塊雙面作內層、二塊單面作外層的印刷線路板,通過定位系統及絕緣粘結材料交替在一起且導電圖形按設計要求進行互連的印刷線路板就成為四層、六層印刷電路板了,也稱為多層印刷線路板.

　　板子的層數并不代表有幾層獨立的布線層,在特殊情況下會加入空層來控制板厚,通常層數都是偶數,并且包含最外側的兩層.大部分的主機板都是4到8層的結構,不過技術上理論可以做到近100層的

　　PCB板.大型的超級計算機大多使用相當多層的主機板,不過因為這類計算機已經可以用許多普通計算機的集群代替,超多層板已經漸漸不被使用了.因為PCB中的各層都緊密的結合,一般不太容易看出實際數目,不過如果仔細觀察主機板,還是可以看出來.

　　二、PCB板特點

　　1.可高密度化.數十年來,印制板高密度能夠隨著集成電路集成度提高和安裝技術進步而發展著.

　　2.高可靠性.通過一系列檢查、測試和老化試驗等可保證PCB板長期而可靠地工作著.

　　3.可設計性.對PCB各種性能(電氣、物理、化學、機械等)要求,可以通過設計標準化、規范化等來實現印制板設計,時間短、效率高.

　　4.可生產性.采用現代化管理,可進行標準化、規模(量)化、自動化等生產、保證產品質量一致性.

　　5.可測試性.建立了比較完整測試方法、測試標準、各種測試設備與儀器等來檢測并鑒定PCB產品合格性和使用壽命.

　　6.可組裝性.PCB產品既便于各種元件進行標準化組裝,又可以進行自動化、規模化批量生產.同時,PCB和各種元件組裝部件還可組裝形成更大部件、系統,直至整機.

　　7.可維護性.由于PCB產品和各種元件組裝部件是以標準化設計與規模化生產,因而,這些部件也是標準化.所以,一旦系統發生故障,可以快速、方便、靈活地進行更換,迅速恢服系統工作.
