PCBA大家應該都聽說過，這是電子元件加工行業之中經常使用的一套加工流程的英文縮寫。今天我就來和大家聊聊PCBA的相關話題。PCBA元件近年來的尺寸逐漸減小。PCBA的好壞直接影響產品的實際供能和使用壽命。以下關于“PCBA規格變化趨勢說明及其產品作用使用期限介紹”的介紹。

【PCBA器件的尺寸也越來越小】

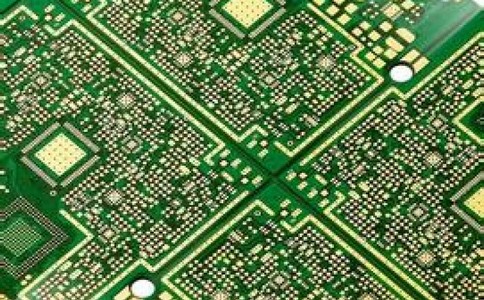

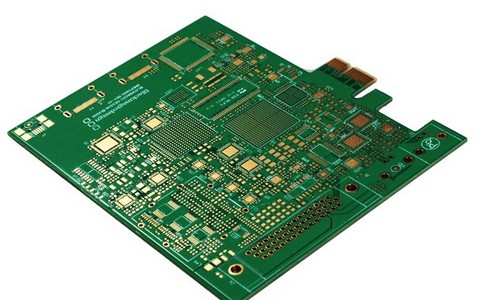

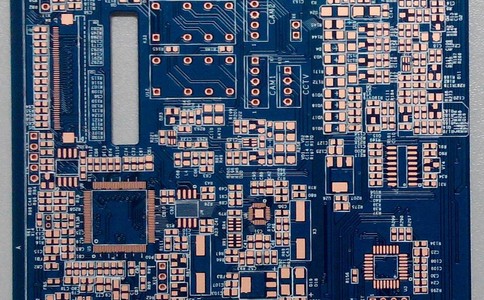

PCBA板就是PCB板經過SMT貼片、DIP插件與PCBA測試等制作過程之后，所形成的成品，幾乎所有的電子產品都需要用到PCBA板。隨著電子行業的不斷發展，元器件的尺寸也越來越小、密度卻越來越大，柔性電路應運而生。

柔性電路板又稱“軟板”，是用柔性的絕緣基材制成的印刷電路。柔性電路提供優良的電性能，能滿足更小型和更度安裝的設計需要，也有助于減少組裝工序和增強可靠性。柔性電路板是滿足電子產品小型化和移動要求的惟一解決方法。

一、柔性電路的種類

在以前，這種互連技術都是用導線互連的方式來實現的。柔性電路有很多種：

1、雙向接入的柔性電路，這是一種單面柔性電路，制造這種電路的目的是可以從柔性電路的兩側接入導電材料。

2、雙面柔性電路，是一種有兩個導電層的電路，兩個導電層分別位于電路里的基本層的兩個側面;針對你的具體要求，可以在基板薄片的兩個側面形成走線圖案，兩個側面上的走線可以通過鍍銅通孔實現互相連通。

3、多層柔性電路，是把幾個有復雜互連的單面電路或雙面電路結合起來，在多層設計中需要常常使用屏蔽技術和表面貼裝技術。

4、剛性—柔性電路，是把剛性印刷電路板和柔性電路兩者的優勢整合起來，電路通常是通過剛性電路和柔性電路之間的電鍍通孔實現互連。

【PCBA影響產品功能和使用壽命】

一、PCBA板檢驗標準：

1，嚴重缺點（以CR表示）：凡足以對人體或機器產生傷害或危及生命安全的缺點如：安規不符/燒機/觸電等。

2，主要缺點（以MA表示）：可能造成產品損壞，功能異常或因材料而影響產品使用壽命的缺點。

3，次要缺點（以MI表示）：不影響產品功能和使用壽命，一些外觀上的瑕疵問題及機構組裝上的輕微不良或差異的缺點。

二、PCBA板的檢驗條件：

1，為防止部件或組件的污染，必須選擇具有EOS/ESD全防護功能的手套或指套且佩帶靜電環作業，光源為白色日光燈，光線強度必須在100Lux以上，10秒內清晰可見。

2，檢驗方式：將待驗品置于距兩眼約40cm處，上下左右45o，以目視或三倍放大鏡檢查。

3，檢驗判定標準：（依QS9000 C=0 AQL=0.4%抽樣水準進行抽樣；如客戶有特殊要求時，依客戶允收標準判定）。

4，抽樣計劃：MIL-STD-105E LEVEL Ⅱ正常型單次抽樣。

5，判定標準：嚴重缺點（CR）AQL 0%。

6，主要缺點（MA）AQL 0.4%。

7，次要缺點（MI）AQL 0.65%。

以上關于“PCBA器件的尺寸也越來越小”和“PCBA影響產品功能和使用壽命”的介紹，希望能讓您了解“PCBA規格變化趨勢說明及其產品作用使用期限介紹”帶來幫助。
